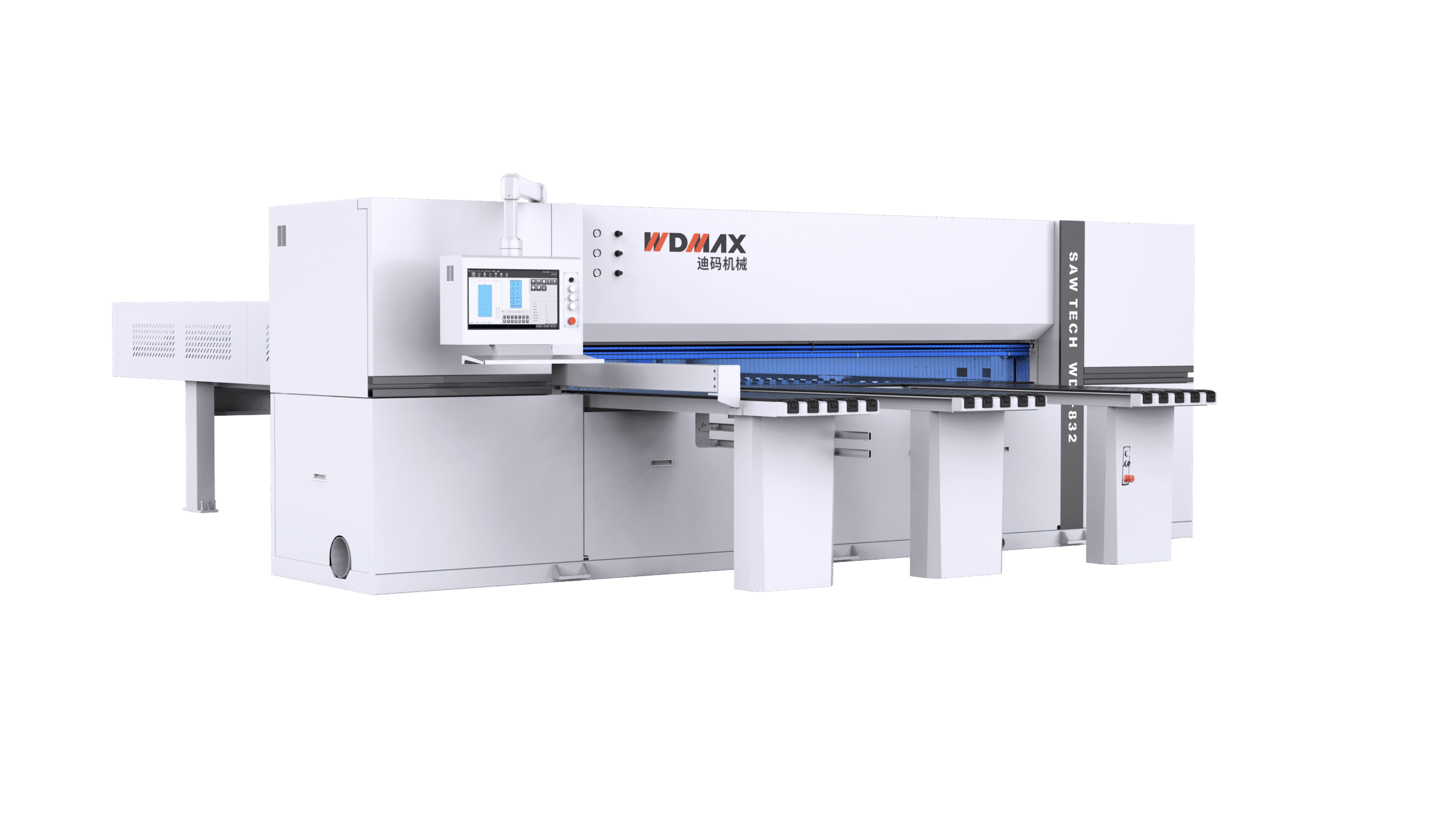

WDX-832D SECCIONADORA DE ALTA VELOCIDADE CARREGAMENTO FRONTAL
Descrição:
- Serra de painel de carregamento frontal de alta qualidade com empurrador servo assistido, usada para serrar com precisão placas de madeira e outros tipos de placas, com um conjunto completo de software de otimização (opcional), que pode ser conectado a uma variedade de software de desenhos, otimizando o layout automaticamente, alimentação automática, alta taxa de utilização da placa e eficiência de corte.
- Sistema GROOVE automático para execução de canais.
- Mecanismo de alimentação com pinças e empurrador carregando e serrando em automático.
- A serra principal e a serra riscadora possuem sistema de controle independente no levantamento. Ajusta automaticamente a altura de elevação de acordo com a espessura do corte, para obter um melhor efeito de corte.
- A estrutura principal foi projetada com estrutura resistente e processada com CNC de pórtico, para obter precisão de acordo com o padrão internacional.
- O levantamento do preensor é pneumático controlado por cilindro de alta precisão com haste dupla, realiza função de posição automática durante o trabalho. A distância de subida pode ser ajustada de acordo com a espessura dos painéis, de modo a reduzir o movimento fora de serviço e melhorar a eficiência de corte.
- O carro da serra é acionado por servo motor e cremalheira, estável e rápido em funcionamento. A localização automática pode ser realizada pela largura do corte, de modo a reduzir o tempo de funcionamento livre e melhorar a eficiência de trabalho.
- A velocidade máxima de corte é de até 95m/min e velocidade de retorno da serra em vazio é de até 120 m/min.
- As pinças são controladas por redutor e cremalheira de alta precisão, a precisão de corte é de até ± 0,1 mm;
- A estrutura das pinças envolta em borracha evitam efetivamente que o painel arranhe.
- A mesa de trabalho adota colchão de esferas flutuantes pneumáticas na parte superior, protegendo efetivamente o painel de trabalho contra arranhões e sendo fácil de mover os painéis na área de trabalho.
- Quantidade de pinças: 08 principais.
- Baseado no sistema de controle do PC, possui instruções completas de operação e diretrizes para solução de problemas, e pode ser vinculado a vários softwares.
- Edição dos esquemas de corte diretamente do painel de comando ou importação dos esquemas processados por otimizadores externos.
- A máquina pode importar as seguintes extensões: *.XML, *.TXT, *.SAW, *.PTX, *.JOB, *.MCU.
Ficha Técnica
| Largura Máxima de Trabalho (L*W) | 3180*3180mm |
| Espessura Máxima de Corte | 120mm |
| Velocidade Máxima de Corte | 95m/min |
| Velocidade Máxima Retorno Serra | 120m/min |
| Velocidade Máxima Carro Alimentação | 95m/min |
| Número de Pinças | 08 pinças garra dupla |
| Serra Principal | Φ380*φ75mm |
| RPM Serra Principal | 3800r/min |
| Serra Riscadora | Φ180*φ50mm |
| RPM Riscador | 5300r/min |
| Potência Instalada | 33kW |
| Motor da Serra | 18.5kW |
| Motor do Riscador | 2.2kW |
| Servo Motor Carro Porta Pinças | 2kW |
| Servo Motor Alimentação | 2kW |
| Servo Motor do Empurrador | 2kW |
| Ar Comprimido | 320L/min |
| Velocidade de Exaustão | 30m/s |
| Dutos de Exaustão | Φ100mm * 2 / Φ125mm * 1 / Φ200mm * 2 |
| Altura de Trabalho | 980mm |
| Sistema Operacional | Windows |
| Dimensões (L*W*H) | 6415*5495*2030mm |
| Peso Aproximado | 4200Kg |
